Eingehende Analyse der Vor- und Nachteile zwischen Stickstoffgeneratoren und flüssigem Stickstoff in Flaschen

Viele Produktionsanlagen verlassen sich immer noch auf flüssigen Stickstoff in Flaschen oder großen Mengen als primäre Gasquelle. Doch immer mehr Industriebetreiber wechseln zur PSA-Stickstofferzeugung vor Ort. Dieser Artikel bietet einen faktenbasierten Vergleich über sieben Schlüsseldimensionen, um Ihnen bei der Beurteilung zu helfen, welche Liefermethode zu Ihrem Produktionsprofil passt.

1. Zwei Versorgungsmodelle – wie sie funktionieren

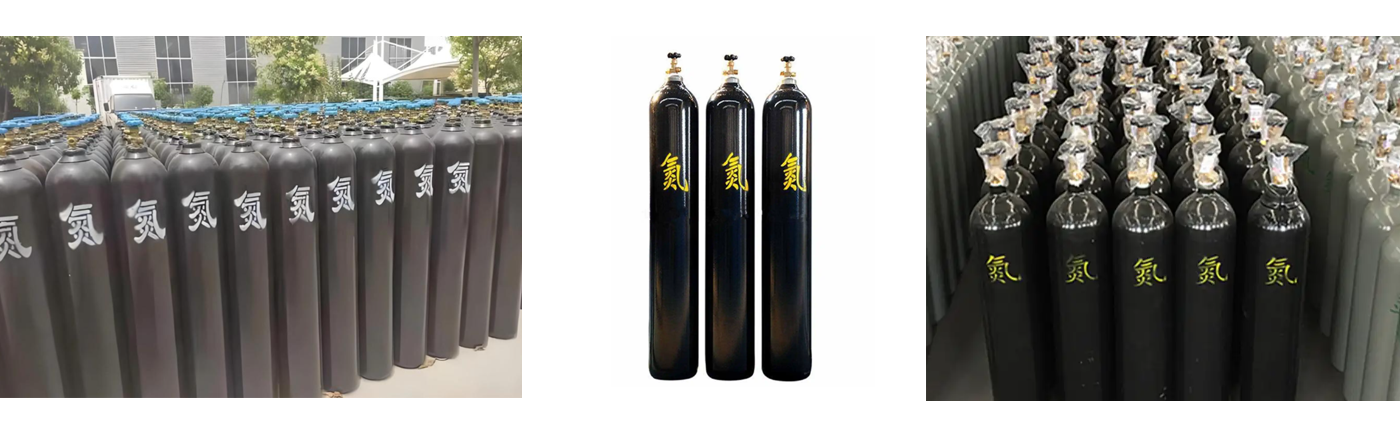

Versorgung mit flüssigem Stickstoff (LN₂). Sie kaufen kryogenen flüssigen Stickstoff von einem Gaslieferanten, geliefert in Flaschen oder vakuumisolierten Tanks. Die Flüssigkeit wird vor Ort verdampft, bevor sie in Ihre Pipeline gelangt. Bei diesem Modell wird im Wesentlichen Fertiggas gekauft – Sie zahlen pro Gewichts- oder Volumeneinheit.

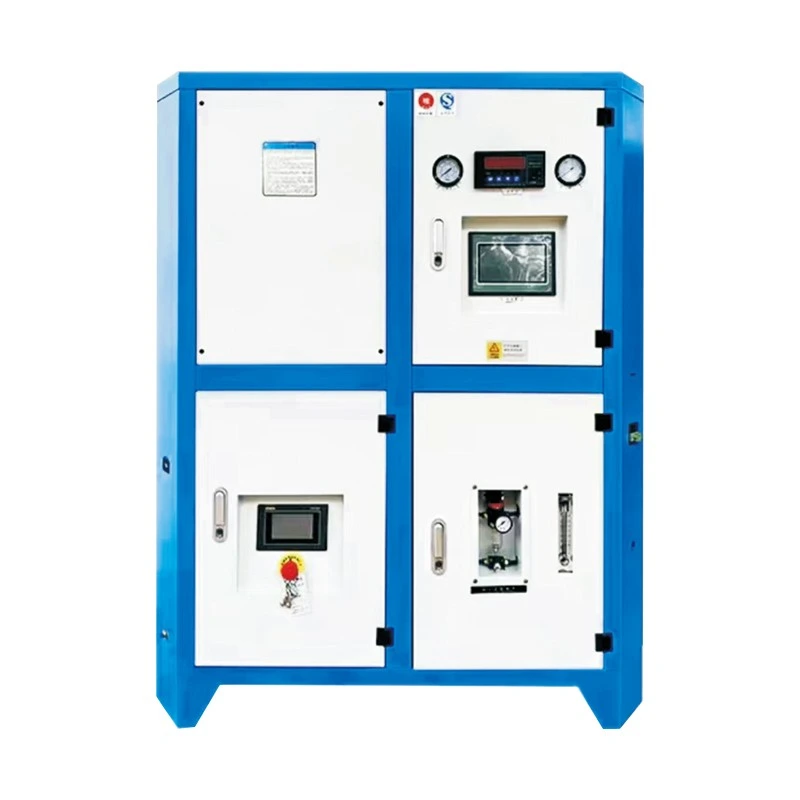

PSA vor OrtStickstoffgeneratorDruckluft wird durch Kohlenstoffmolekularsiebe geleitet, die bevorzugt Sauerstoff adsorbieren und bei Umgebungstemperatur und niedrigem Druck Stickstoff erzeugen. Das komplette System umfasst einen Luftkompressor, einen Trockner, ein Filterpaket, ein PSA-Modul und einen Puffertank. Sie produzieren Ihr eigenes Gas ausschließlich mit Strom und üblichen Verbrauchsmaterialien.

2. Siebendimensionale vergleichende Analyse

2.1 Gesamtkosten – kurzfristig vs. langfristig

Wichtigste Erkenntnis: Für stabile Nutzer mit hohem Volumen sind die Gesamtbetriebskosten eines PSA-Generators über einen Zeithorizont von 5 Jahren oft 50–70 % niedriger als bei Flüssigstickstoff. Der Boil-Off-Verlust ist bei intermittierender Nutzung besonders groß.

2.2 Versorgungssicherheit – Autarkie vs. Logistikabhängigkeit

PSA-Generatoren laufen rund um die Uhr unter SPS-Steuerung und liefern konstanten Druck und Reinheit. Sie sind von Lieferantenplänen, Wetter, Feiertagen oder Verkehrsstörungen unabhängig. Ein integrierter Puffertank bewältigt Bedarfsspitzen.

Flüssiger Stickstoff hängt von pünktlichen Lieferungen ab. Zu Verzögerungen kommt es in der Hauptsaison, bei schlechtem Wetter oder bei Transportbeschränkungen. Druck und Reinheit können beim Flaschenwechsel oder beim Nachfüllen des Tanks schwanken, und Lufteintritt beim Wechsel kann die Reinheit am Einsatzort beeinträchtigen.

Wichtigste Erkenntnis: Prozesse, die keine Unterbrechungen tolerieren – wie Laserschweißen, SMT-Reflow-Löten, Lebensmittel-MAP oder additive Fertigung – profitieren erheblich von der Erzeugung vor Ort.

2.3 Sicherheit – Betrieb bei Umgebungstemperatur vs. kryogene Gefahr

PSA-Systeme arbeiten bei Umgebungstemperatur und niedrigem Druck; Sie sind nicht als Druckbehälter oder Gefahrgut eingestuft. Keine Gefahr von kryogenen Verbrennungen oder Hochdruckexplosionen. Stickstoff wird sofort erzeugt und verbraucht, sodass keine Massenspeicherung erforderlich ist. Die Einhaltung gesetzlicher Vorschriften ist unkompliziert.

Flüssiger Stickstoff wird bei –196 °C gelagert und als kryogener Gefahrstoff eingestuft. Flaschen und Tanks sind Druckbehälter, die einer regelmäßigen Inspektion bedürfen. Bei der Lagerung großer Mengen besteht Erstickungsgefahr – Stickstoff ist geruchlos und farblos, sodass Lecks schwer zu erkennen sind. Spezielle Lagerbereiche, Sicherheitsprotokolle und geschultes Personal sind obligatorisch.

Kernaussage: Für Einrichtungen mit strengen Sicherheitsvorschriften verringert der Wegfall der kryogenen Lagerung das Verwaltungs- und Betriebsrisiko erheblich.

2.4 Betriebsflexibilität – einstellbare vs. feste Ausgabe

PSA-Generatoren ermöglichen bedarfsgesteuertes Starten/Stoppen, automatische Lastverfolgung sowie einstellbare Reinheit (95 %–99,999 %) und Druck. Zukünftige Kapazitätserweiterungen können durch das Hinzufügen von Modulen oder Paralleleinheiten erreicht werden. Die Systeme laufen unbeaufsichtigt und entsprechen den Schichtplänen.

Flüssiger Stickstoff bietet feste Reinheitsgrade und eine feste Tankkapazität. Vorübergehende Spitzen mit hoher Nachfrage können das verfügbare Angebot übersteigen. Eine Verkalkung erfordert den Austausch des Tanks – ein langwieriger und kostspieliger Prozess. Eine manuelle Überwachung des Restbestands und eine Auftragserteilung sind erforderlich.

2.5 Verwaltungsaufwand – automatisierte vs. manuelle Koordination

PSA nutzt SPS-Automatisierung mit Fernüberwachungsfunktion. Die routinemäßige Wartung umfasst regelmäßige Filterwechsel und Molekularsiebprüfungen – es ist kein spezieller Bediener erforderlich. Keine Lieferantenverbindung, Bestellung, Lieferverfolgung oder Bestandszählung.

Flüssiger Stickstoff erfordert eine kontinuierliche Lieferantenkommunikation – Angebotserstellung, Bestellung, Lieferverfolgung, Empfang und Rechnungsabgleich. Engagierte Mitarbeiter müssen die Lagerbestände verwalten, um einen Auslauf zu vermeiden. Flaschenwechsel, leere/vollständige Trennung und regelmäßige Sicherheitsinspektionen verlängern die Arbeitsstunden.

2.6 Platzbedarf

PSA – auf Rahmen montierte Systeme haben eine moderate Stellfläche und können im Innenbereich in Werkstattecken oder Geräteräumen installiert werden. Es ist kein separater Gefahrgutbereich erforderlich. Eine Installation im Innen- oder Außenbereich ist möglich.

LN₂ – Große Lagertanks erfordern einen gut belüfteten Außenbereich mit obligatorischen Sicherheitsabständen, was die Anlagenplanung einschränken kann. Für die Flaschenlagerung ist ein spezieller, getrennter Raum für volle und leere Einheiten erforderlich.

2.7 Langfristiger Wert – Kapitalvermögen vs. Verbrauchskosten

PSA-Generatoren gelten als Anlagegüter mit einer typischen Lebensdauer von über 10 Jahren. Es schützt Ihren Betrieb vor Preiserhöhungen der Lieferanten und bleibt im Falle einer Anlagenerweiterung oder -verlagerung mobil.

Flüssiger Stickstoff ist eine reine Betriebsausgabe – Geld, das ohne Restwert ausgezahlt wird. Die Gaspreise tendieren im Laufe der Zeit nach oben und die Verhandlungsposition der Verbraucher gegenüber den Lieferanten bleibt weiterhin schwach.

3. Häufige Missverständnisse

Irrtum 1 – „Ein Generator kostet zu viel; flüssiger Stickstoff ist billiger.“ Dabei werden die Gesamtbetriebskosten außer Acht gelassen. Eine Anlage, die 2.000 US-Dollar pro Monat für LN₂ ausgibt, zahlt 24.000 US-Dollar pro Jahr. Ein geeignetes PSA-System kann 30.000 bis 40.000 US-Dollar kosten, zuzüglich 1.000 bis 2.000 US-Dollar pro Jahr für Strom und Wartung. Die Amortisationszeit beträgt oft 1,5–2 Jahre, danach ist das Gas für die nächsten 8–10 Jahre praktisch kostenlos.

Irrtum 2 – „Unser Verbrauch ist zu gering für einen Generator.“ Ein kleines Volumen schließt einen Generator nicht automatisch aus – Kontinuität und Reinheitsanforderungen sind wichtig. Für den täglichen Einsatz mit hohen Reinheitsanforderungen (z. B. Lebensmittelverpackung, Präzisionsschweißen) machen Transport- und Verdampfungskosten flüssigen Stickstoff unverhältnismäßig teuer. Bei gelegentlichem Gebrauch (einige Flaschen pro Monat) bleibt flüssiger Stickstoff flexibler.

Irrtum 3 – „Flüssiger Stickstoff liefert immer eine höhere Reinheit.“ Industrielle LN₂-Werte liegen typischerweise bei etwa 99,999 %, aber PSA-Systeme können 95 %–99,999 % erreichen – High-End-Modelle erreichen LN₂-Qualitäten. Die meisten gängigen Anwendungen (Schweißabschirmung, Spülung, Lebensmittelverpackung) erfordern nur 99,5–99,9 %. Eine übermäßige Angabe der Reinheit verschwendet Geld. Darüber hinaus kann sich die Reinheit von flüssigem Stickstoff während der Verdampfung und Übertragung aufgrund von Lufteintritt oder Rohrverunreinigungen verschlechtern; Das vor Ort erzeugte Gas wird unter Beibehaltung einer gleichbleibenden Qualität direkt an den Verbrauchsort geliefert.

4. Kurzanleitung zur Auswahl

Zusammenfassung – Für den langfristigen, stabilen Einsatz in großen Mengen bietet ein PSA-Generator überlegene Wirtschaftlichkeit und Kontrolle. Bei kurzfristiger, kleinvolumiger oder unregelmäßiger Verwendung bietet flüssiger Stickstoff eine geringere Anfangsverpflichtung.

5. Fazit

Bei der Auswahl der richtigen Stickstoffversorgung müssen die Gesamtkosten im Laufe der Zeit berechnet und das Betriebsrisiko bewertet werden.

Flüssiger Stickstoff bietet sofortigen Komfort – minimale Vorabinvestitionen und keine Wartungsverpflichtung – aber die Kosten sind wiederkehrend, werden extern gesteuert und steigen tendenziell an.

Ein PSA-Generator vor Ort erfordert eine Anfangsinvestition, aber sobald er installiert ist, hält er Ihre Gaskosten auf einem vorhersehbaren Niveau, beseitigt die Abhängigkeit von Lieferanten und vermeidet Verdunstungsverluste. Über eine Lebensdauer von 10 Jahren sind die Einsparungen erheblich.

Bei den meisten Fertigungsbetrieben mit stabilen Produktionsplänen stellt sich nicht die Frage, ob die Erzeugung vor Ort eingeführt werden soll, sondern wann. Eine technische Bewertung auf der Grundlage Ihrer tatsächlichen Durchflussrate, Reinheitsanforderungen, Standortbedingungen und örtlichen Versorgungskosten liefert eine genaue Amortisationsschätzung.
