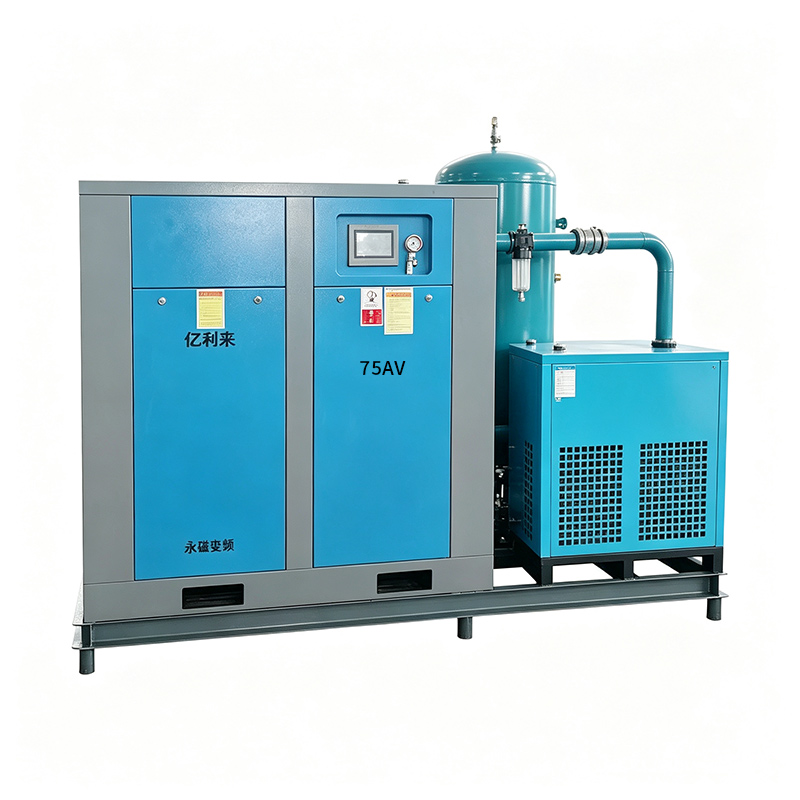

55 kW auf einem Rahmen montierter einstufiger Hochdruck-VSD-Luftkompressor

Der einstufige Rotationsschrauben-Luftkompressor VSD mit 55 kW und 8 Bar von Elily wurde professionell für den industriellen Hochdruckluftbedarf entwickelt. Durch die Integration des Verdichterblocks, des Permanentmagnetmotors mit variabler Frequenz, des Lufttanks, des Kühltrockners und der Präzisionsfilter in einer kompakten, auf einem Rahmen montierten Einheit bietet es eine echte Druckluftlösung aus einer Hand.

Für den Betrieb vor Ort sind lediglich Strom- und Rohranschluss erforderlich. Es behebt effektiv die üblichen Nachteile herkömmlicher Hochdruck-Kolbenkompressoren, wie z. B. die verstreute Anordnung der Geräte, die große Stellfläche und die komplizierten Rohrleitungen vor Ort.

All-in-One-Skid-Design, Plug-and-Play-Betrieb

Dieses integrierte System umfasst einen Luftspeichertank zur Druckstabilisierung, einen Kühltrockner zur Feuchtigkeitsentfernung und mehrstufige Präzisionsfilter zur Öl- und Staubreinigung. Es ist keine zusätzliche Anschaffung von Hilfsgeräten oder eine komplexe Montage erforderlich.

Komplett vormontiert und werksgeprüft mit kompletten Gasleitungen, Wasserkreisläufen und elektrischen Leitungen ist das Gerät nach der Installation sofort einsatzbereit. Es verkürzt Projektzyklen erheblich und verhindert Luftlecks, die durch unsachgemäße Montage vor Ort verursacht werden.

Hohe Energieeffizienz, idealer Ersatz für Kolbenmaschinen

Dank der fortschrittlichen Permanentmagnet-VSD-Schraubenverdichtungstechnologie erzielt dieses Gerät im Vergleich zu herkömmlichen Hochdruck-Kolbenkompressoren umfassende Energieeinsparungen von 25–40 %.

Im Gegensatz zu Kolbenmaschinen mit starken Vibrationen, lautem Schlaggeräusch und zahlreichen Verschleißteilen ermöglicht der Schraubenverdichterblock einen stabilen Dauerbetrieb ohne häufige Start-Stopp-Zyklen. Der PM-Motor arbeitet konstant in hocheffizienten Bereichen, hält Druckschwankungen innerhalb von ±0,02 MPa und gewährleistet eine äußerst stabile Luftversorgung.

Stabile Leistung und niedrige Wartungskosten

Herkömmliche Kolbenkompressoren enthalten zahlreiche anfällige Komponenten wie Ventilplatten, Kolbenringe und Kurbelwellen, die häufig überholt und ausgetauscht werden müssen.

Dieser auf einem Rahmen montierte Schraubenkompressor basiert auf dem Doppelschneckenkompressionsprinzip und weist nahezu keine Verschleißteile auf. Er zeichnet sich durch einen verlängerten Wartungszyklus von über 8.000 Stunden aus. Ausgestattet mit Hochleistungslagern, Premium-Schmierstoffen und einem optimierten Kühlsystem läuft es auch in Arbeitsumgebungen mit hohen Temperaturen und hoher Luftfeuchtigkeit zuverlässig.

Hochreine trockene Druckluft

Der eingebaute Kältetrockner senkt den Drucktaupunkt auf 2–10 °C und unterstützt gleichzeitig eine Präzisionsfiltration bis zu 0,01 μm. Es entfernt Feuchtigkeit, Ölgehalt und feste Verunreinigungen gründlich und liefert ultrareine und trockene Druckluft, die strenge Standards für Flaschenblasen, Druckprüfungen, pneumatische Instrumente, Laserschneiden und andere hochpräzise Hochdruckprozesse erfüllt.

Intelligente Steuerung und Fernüberwachung

Das Gerät ist standardmäßig mit einer intelligenten 7-Zoll-Touchscreen-Steuerung und RS485-Kommunikationsfähigkeit ausgestattet und ermöglicht die Echtzeitüberwachung von Druck-, Temperatur-, Strom- und Laufzeitdaten.

Es unterstützt die automatische Fehleralarmierung und die Abfrage historischer Daten und ermöglicht so einen unbeaufsichtigten Betrieb und eine zentrale Werkstattverwaltung für eine höhere Produktionseffizienz.

Produktparameter:

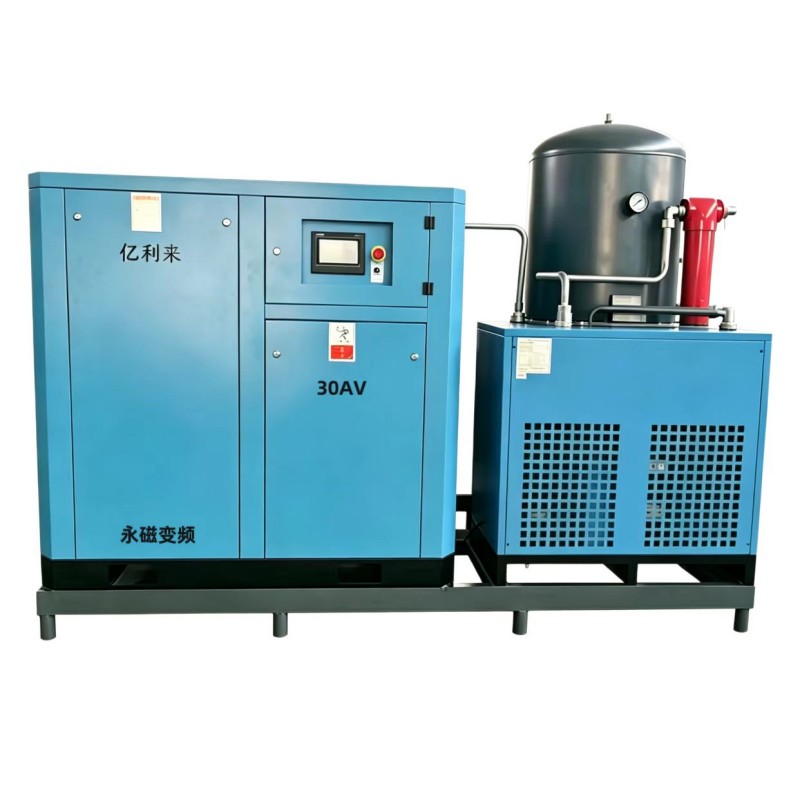

Produktfotos präsentieren

Kundendienst

Elily bietet umfassenden professionellen After-Sales-Support für alle globalen Kunden. Wir bieten rund um die Uhr technische Online-Beratung mit Video-Ferndiagnose und maßgeschneiderten Fehlerbehebungslösungen innerhalb von 2 Arbeitstagen.

Jede Maschine wird mit vollständigen technischen Handbüchern in englischer Sprache, Schritt-für-Schritt-Videoanleitungen zur Wartung und einer Standard-Ersatzteilliste geliefert. Kernersatzteile werden per internationalem Express verschickt und kommen normalerweise innerhalb von 5–7 Werktagen an.

Darüber hinaus bieten wir im Ausland kostenpflichtige Vor-Ort-Ingenieurdienste und lokale technische Schulungsprogramme an, sodass Kunden schnell unabhängige Betriebs- und Wartungskapazitäten aufbauen können.

Ganz gleich, wo sich Ihr Projekt befindet, Elily bietet weltweit zuverlässigen und langfristigen technischen Support.

Anwendungen

Der auf einem Rahmen montierte einstufige VSD-Schraubenluftkompressor Elily mit 55 kW und 8 bar wurde entwickelt, um verschiedene Anforderungen an Hochdruck-Druckluft zu erfüllen:

Faserlaserschneiden

Liefert gleichmäßig Hochdruckluft mit 1,6 MPa. In Kombination mit einer hochpräzisen Filterung schützt es Laserschneidköpfe und -linsen und erhöht die Schnittpräzision und Verarbeitungsgeschwindigkeit.

PET-Blasformen

16 bar Arbeitsdruck erfüllen Hochdruckblasanforderungen für Blasformmaschinen. Die trockene, feuchtigkeitsfreie Luftquelle vermeidet Kondensation im Inneren von Plastikflaschen.

Wasserstrahlschneiden

Liefert einen gleichmäßigen Hilfsluftdruck für Wasserstrahlgeräte und sorgt so für glatte Schnittflächen.

Hochdruckprüfung

Hält einen stabilen Haltedruck von 1,6 MPa für die Luftdichtheitsprüfung von Rohrleitungen, Druckbehältern und Ventilen aufrecht.

Hochdruckreinigung

Verbessert die Arbeitseffizienz bei der Zusammenarbeit mit Hochdruckreinigungssystemen erheblich.

Chemische und pharmazeutische Industrie

Stellt saubere Druckluft für die Hochdruck-Materialförderung und die Gasversorgung des Reaktionsgefäßes bereit.

Autokomponenten und Hardwarebearbeitung

Liefert Hochdruckluft für pneumatische Werkzeuge und Stanzgeräte.

FAQ:

F: Ist der einstufige 55-kW-8-Bar-VSD-Luftkompressor von Elily für das Laserschneiden geeignet?

A: Ja. Dieser auf einem Rahmen montierte Hochdruckkompressor wurde speziell für Hochdruck-Arbeitsszenarien wie Laserschneiden, PET-Flaschenblasen und Wasserstrahlschneiden entwickelt. Der Standardaustrittsdruck erreicht 1,6 MPa (anpassbar bis zu 2,0 MPa) bei einem konstanten Luftstrom von 6,2 m³/min. Ausgestattet mit integriertem Kältetrockner und Präzisionsfiltern liefert es hochreine, saubere Druckluft.

F: Welche Vorteile bietet der Permanentmagnet-VSD-Motor?

A: Im Vergleich zu herkömmlichen Motoren mit fester Drehzahl und Kolbenkompressoren erzielen Permanentmagnetmotoren mit variabler Frequenz eine durchschnittliche Energieeinsparung von 25–35 %. Es zeichnet sich durch einen sanften Anlauf ohne elektrische Stöße, eine Kontrolle der Luftdruckschwankung auf ≤0,02 MPa, eine höhere langfristige Betriebszuverlässigkeit und einen geringeren Geräuschpegel aus.

F: Muss ich einen Lufttank, einen Trockner und Filter separat kaufen?

A: Kein zusätzlicher Kauf erforderlich. Das Gerät ist mit einem Luftbehälter, einem Kühltrockner und zweistufigen Präzisionsfiltern vorintegriert. Die Filtrationsgenauigkeit erreicht 0,01 μm und liefert direkt trockene, ölarme Hochdruck-Reinluft.

F: Wie hoch ist der maximale Förderdruck? Kann ein höherer Druck realisiert werden?

A: Der Standardarbeitsdruck beträgt 1,6 MPa (16 bar). Für Produktionsanforderungen mit höherem Druck ist eine kundenspezifische Anpassung bis zu 2,0 MPa (20 bar) möglich.

F: Erzeugt das Gerät laute Betriebsgeräusche?

A: Der gemessene Geräuschpegel beträgt 80 ± 2 dB(A) und ist damit weitaus leiser als bei herkömmlichen Hochdruck-Kolbenkompressoren (95–105 dB). Ein spezieller schallisolierter Raum ist nicht erforderlich.

F: Ist für die auf einem Rahmen montierte Einheit ein Betonfundament erforderlich?

A: Es sind keine Fundamentarbeiten erforderlich. Ausgestattet mit einem robusten Kufenrahmen und stoßdämpfenden Polstern benötigt die Maschine für die Installation lediglich einen ebenen, befestigten Boden.

F: Kann das 55-kW-Modell 24 Stunden lang ununterbrochen betrieben werden?

A: Ja. Dank seines industrietauglichen Dauerbetriebsdesigns und eines ausreichenden Kühlsystems unterstützt es einen ununterbrochenen Betrieb rund um die Uhr, das ganze Jahr über. Die stabile Leistung wurde in mehreren Laserschneid- und Flaschenblasfabriken validiert.

F: Ist eine nicht standardmäßige Spannungsanpassung verfügbar?

A: Ja. Sonderspannungen wie 415V, 460V und 600V können mit passenden Wechselrichtern individuell angepasst werden. Bitte kontaktieren Sie uns für eine detaillierte Bestätigung im Voraus.
